HX711是一种高精度、低成本的压力传感器信号放大器，主要用于测量重力或压力变化。它工作在 2.7V 至 5.5V 的电源范围内，支持多种传感器类型，如电桥、应变计等。HX711 提供了一种简便的数字接口来读取模拟输出信号，适用于嵌入式系统和传感器应用。
1、海芯HX711介绍手册
2、海芯HX711手册

一、HX711参数和电路

称重传感器模块有灵敏度和激励电压两个重要参数：（这两个参数是假设值，以实际设计电路为准）
灵敏度：1.0mV/V
激励电压：3~12V
满量程输出电压 = 激励电压 * 灵敏度
这样的话，假如激励电压是 3V，那么输出最大电压是 3mV。

引脚名称	描述
GND	模块地线
DT	数据输出端口
SCK	时钟输入端口
VCC	电源

二、工作原理介绍

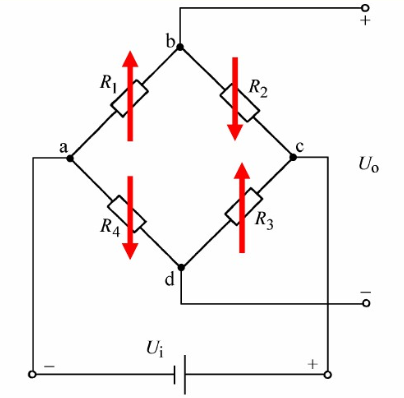

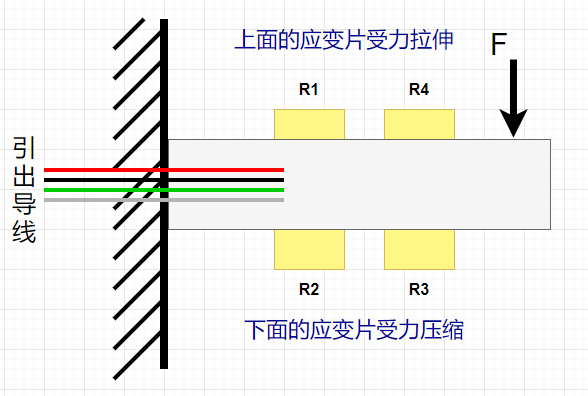

HX711压力传感器的工作原理是基于全臂电桥，利用压力传感器的阻值变化，转化为电压变化，从而实现重量的测量。

三、数据的获取与处理

HX711 芯片与单片机的通讯只需要两个引脚，时钟引脚PD_SCK及数据引脚DOUT，用来输出数据，选择输入通道和增益。
当数据输出管脚 DOUT 为高电平时，表明 A/D 转换器还未准备好输出数据，此时串口时钟输入信号 PD_SCK 应为低电平。当 DOUT 从高电平变低电平后，PD_SCK 应输入 25 至 27 个不等的时钟脉冲。
其中第一个时钟脉冲的上升沿将读出输出 24 位数据的最高位（MSB），直至第 24 个时钟脉冲完成，24 位输出数据从最高位至最低位逐位输出完成。第 25 至 27 个时钟脉冲用来决定下一次 A/D 转换的输入通道和增益。

HX711.h

#ifndef __HX711_H
#define __HX711_H

#include "stm32f10x.h" // 包含STM32F10x系列的头文件

#define HX711_DT_GPIO          GPIOA
#define HX711_SCK_GPIO         GPIOA
#define HX711_DT_PIN           GPIO_Pin_0
#define HX711_SCK_PIN          GPIO_Pin_1

// --- HX711 相关宏定义 ---
// 用于控制SCK和读取DT的引脚状态
#define W_SCK(x)   GPIO_WriteBit(HX711_SCK_GPIO, HX711_SCK_PIN, (BitAction)(x))
#define R_DT       GPIO_ReadInputDataBit(HX711_DT_GPIO, HX711_DT_PIN)



// 校准系数 (需要根据实际校准结果调整）
// GapValue 代表单位重量变化对应的ADC差值
extern float GapValue;

// --- 全局变量声明 ---
extern unsigned long HX711_Buffer;
extern unsigned long Weight_Maopi;
extern int32_t Weight_Zhengshu;
extern int32_t Weight_xiaoshu;
extern float Weight_tmp;

extern float Weight_filtered;

// --- 函数声明 ---
void HX711_Init(void);
unsigned long HX711_Read(void);
void Get_Maopi(void); // 获取毛皮值（去皮）
void Get_Weight(void); // 获取当前重量

#endif /* __HX711_H */

HX711.C
为了实现较高精度并且稳定数值，本代码采用以下算法：
取五次连续测量值，排序后刨除两个极值，再对剩余的三个值求平均值。

#include "HX711.h"

// --- 全局变量定义 ---
unsigned long HX711_Buffer = 0;
unsigned long Weight_Maopi = 0;
int32_t Weight_Zhengshu = 0;
int32_t Weight_xiaoshu = 0;
float Weight_tmp = 0.0f;
float Weight_filtered = 0.0f;
float GapValue = 3774.2f;
/**
  * @brief  初始化HX711连接的GPIO引脚
  *         针对STM32F103C8T6 (如BluePill核心板) 进行了时钟使能配置
  * @param  None
  * @retval None
  */

void HX711_Init(void)
{
    GPIO_InitTypeDef hx711_gpio_struct;

    // 使能GPIO时钟
    // 对于PB0, PB1，需要使能GPIOB的时钟
    // STM32F103C8T6通常只挂载在APB2总线上
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

    // 配置SCK引脚 (PB1) - 推挽输出
    hx711_gpio_struct.GPIO_Mode = GPIO_Mode_Out_PP;
    hx711_gpio_struct.GPIO_Pin = HX711_SCK_PIN;
    hx711_gpio_struct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(HX711_SCK_GPIO, &hx711_gpio_struct);

    // 配置DT引脚 (PB0) - 上拉输入
    hx711_gpio_struct.GPIO_Mode = GPIO_Mode_IPU; // 上拉输入
    hx711_gpio_struct.GPIO_Pin = HX711_DT_PIN;
    // GPIO_Speed 对输入模式无意义，可不设置或保持上次设置
    GPIO_Init(HX711_DT_GPIO, &hx711_gpio_struct);

    // 初始化时将SCK拉高 (虽然注释说拉高，但函数内部是拉低，这里保持原逻辑)
    // 根据HX711协议，SCK空闲时应为低电平，这里拉高是为了在初始化后确保状态
    W_SCK(1);
}

/**
  * @brief  从HX711读取一次A/D转换结果
  * @param  None
  * @retval unsigned long - 24位ADC值 (已处理符号位)
  */
unsigned long HX711_Read(void)
{
    unsigned long Count = 0;
    unsigned char i;

    W_SCK(0); // 拉低SCK，准备开始读取

    // 等待HX711准备好 (DT拉低表示转换完成)
    // 注意：如果HX711一直未准备好，这里可能会死等，实际应用中可能需要超时处理
    while(R_DT);

    // 读取24位数据 (对应128增益)
    for (i = 0; i < 24; i++)
    {
        W_SCK(1); // SCK拉高，数据准备好
        Count = Count << 1; // 数据左移一位
        W_SCK(0); // SCK拉低，为下次读取做准备
        if(R_DT) // 读取当前位数据
        {
            Count++; // 如果DT为高，则当前位为1
        }
    }

    // 读取完24位后，需要额外的一个时钟脉冲来设置下一次转换的增益 (对于128增益)
    // 这样总共是25个脉冲，对应A+通道128倍增益
    W_SCK(1); // 第25个脉冲
    Count = Count ^ 0x800000; // 对24位数据的最高位（符号位）进行处理
                              // HX711的24位数据是有符号的，最高位为符号位
                              // 当读数为负时，最高位为1，这里通过异或操作将其取反，
                              // 转换为无符号数，方便后续计算。注意这改变了负数的表示方式。
    W_SCK(0); // 结束读取，拉低SCK

    return Count;
}


/**
  * @brief  获取当前毛皮值 (去皮值)
  * @param  None
  * @retval None
  */
void Get_Maopi(void)
{
    Weight_Maopi = HX711_Read(); // 读取当前空载状态下的ADC值作为毛皮值
}

/**
  * @brief  获取当前重量
  * @param  None
  * @retval None
  */
/**
  * @brief  获取当前重量
  * @param  None
  * @retval None
  */
void Get_Weight(void)
{
    unsigned long temp_buffers[5] = {0};
    float current_weights[5] = {0.0f};
    float sorted_weights[5] = {0.0f};
    float current_weight = 0.0f;

    // 读取五次ADC值，中间添加延迟
    for(int i = 0; i < 5; i++)
    {
        temp_buffers[i] = HX711_Read();
       // delayus(60);
    }

    // 计算五次重量
    for(int i = 0; i < 5; i++)
    {
        // 不再强制限制为0，保留负值
        int32_t temp_diff = temp_buffers[i] - Weight_Maopi;
        current_weights[i] = ((float)temp_diff / GapValue) * 10.0f / 1.082f;
    }

    // 复制到排序数组
    for(int i = 0; i < 5; i++)
    {
        sorted_weights[i] = current_weights[i];
    }

    // 冒泡排序
    for(int i = 0; i < 4; i++)
    {
        for(int j = 0; j < 4 - i; j++)
        {
            if(sorted_weights[j] > sorted_weights[j+1])
            {
                float temp = sorted_weights[j];
                sorted_weights[j] = sorted_weights[j+1];
                sorted_weights[j+1] = temp;
            }
        }
    }

    // 去除最大最小值，取中间3个求平均
    current_weight = (sorted_weights[1] + sorted_weights[2] + sorted_weights[3]) / 3.0f;

    // 应用死区阈值处理
    if (Weight_filtered == 0.0f)
    {
        // 第一次读取，直接使用当前值
        Weight_filtered = current_weight;
    }
    else
    {
        // 计算当前值与上一个滤波值的差值
        float diff = (current_weight > Weight_filtered) ?
                     (current_weight - Weight_filtered) :
                     (Weight_filtered - current_weight);

        // 死区阈值
        const float dead_zone = 0.03f;    // 死区阈值，0.03g以内认为无效

        if (diff >= dead_zone)
        {
            // 差值大于等于死区阈值，更新滤波值
            Weight_filtered = current_weight;
        }
        // 如果差值小于死区阈值，保持原值不变
    }

    Weight_tmp = Weight_filtered;

    // 提取整数部分
    Weight_Zhengshu = (int32_t)Weight_tmp;

    // 正确计算小数部分（保留符号）
    float decimal_part = Weight_tmp - (float)Weight_Zhengshu;
    Weight_xiaoshu = (int32_t)(decimal_part * 100);

    // 保证小数部分的绝对值不超过99
    if (Weight_xiaoshu >= 100) {
        Weight_xiaoshu = 99;
    } else if (Weight_xiaoshu <= -100) {
        Weight_xiaoshu = -99;
    }
}

四、实物展示
